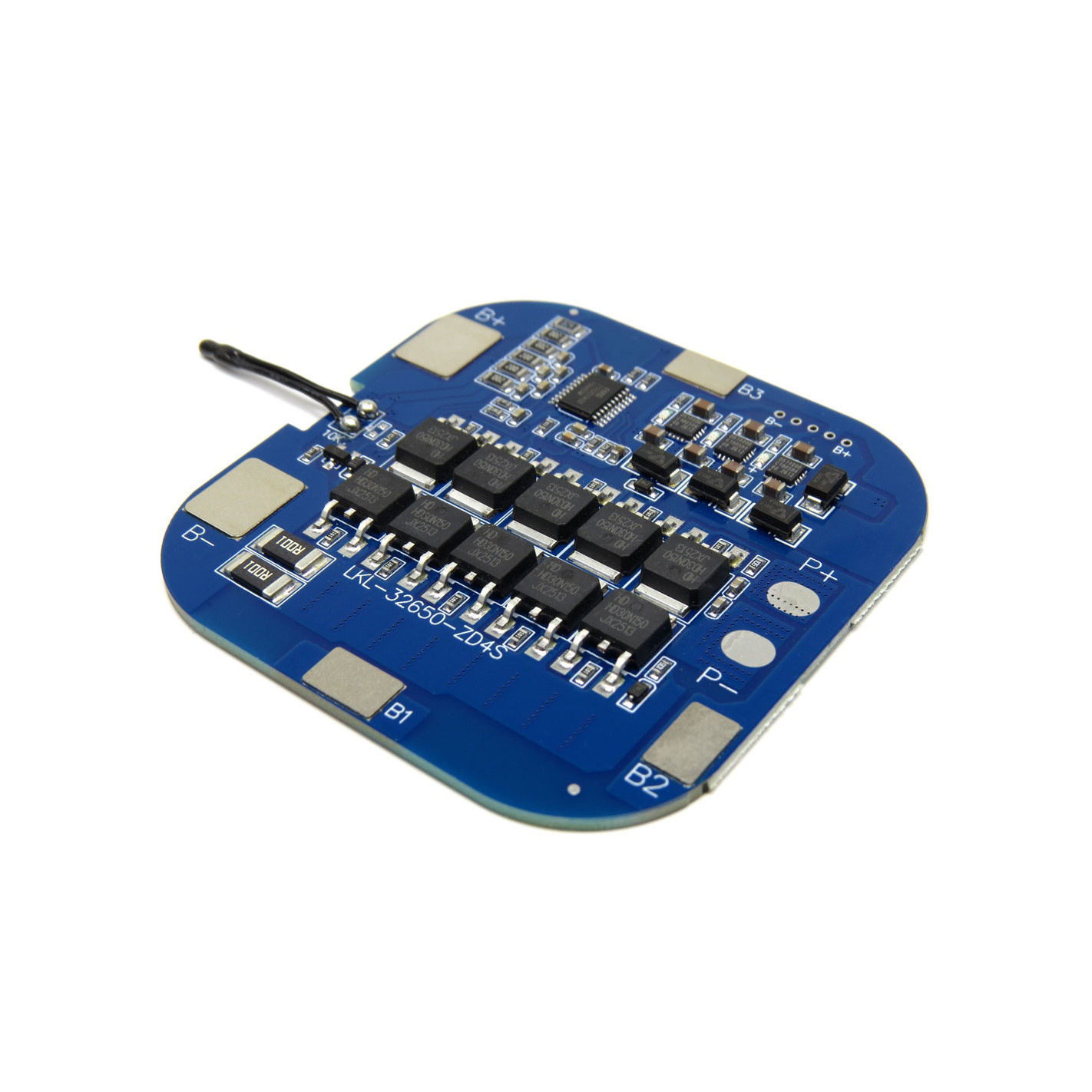

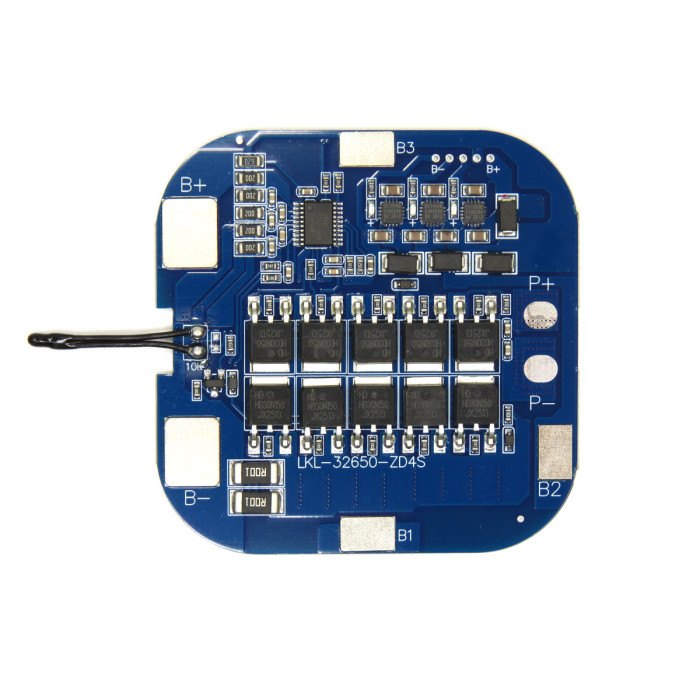

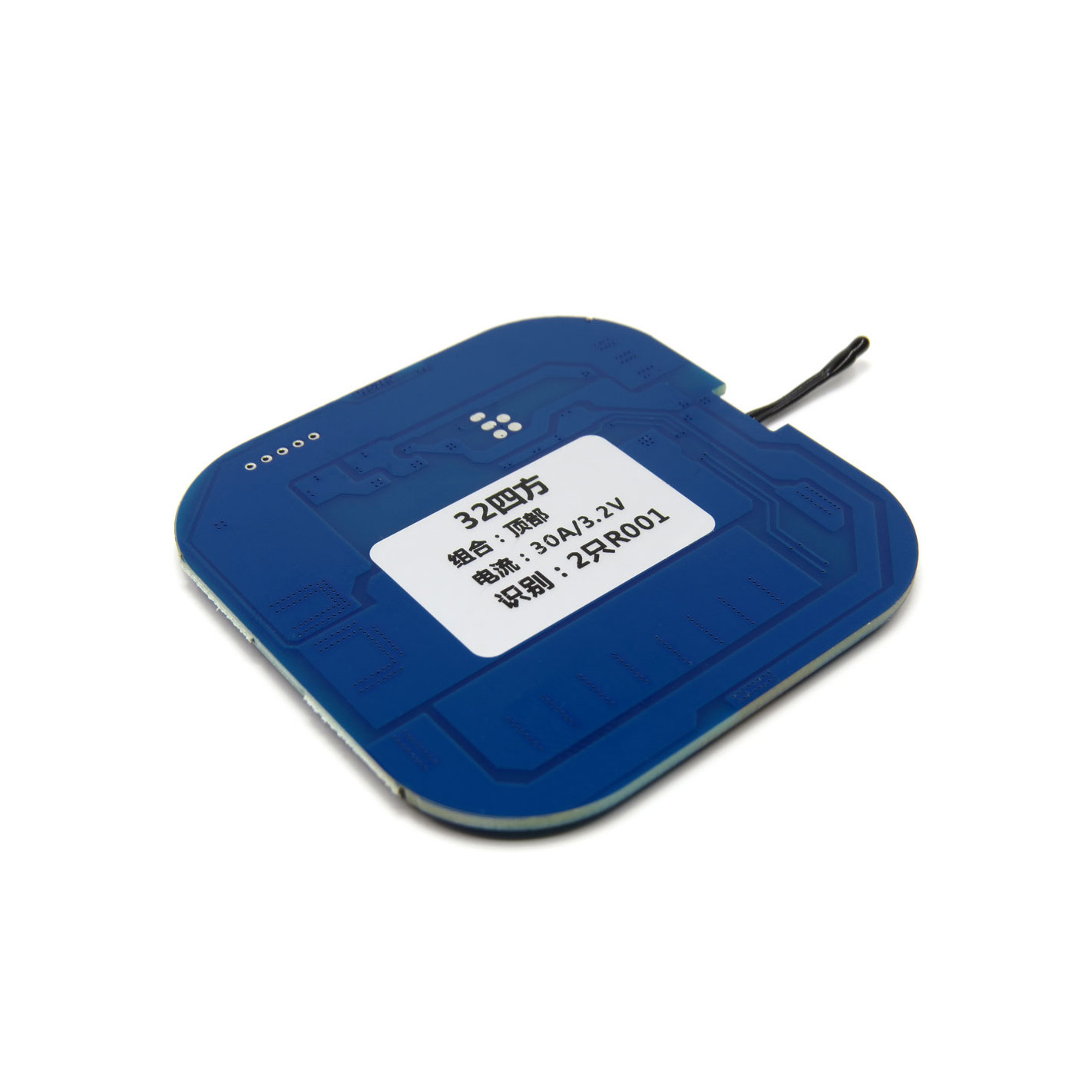

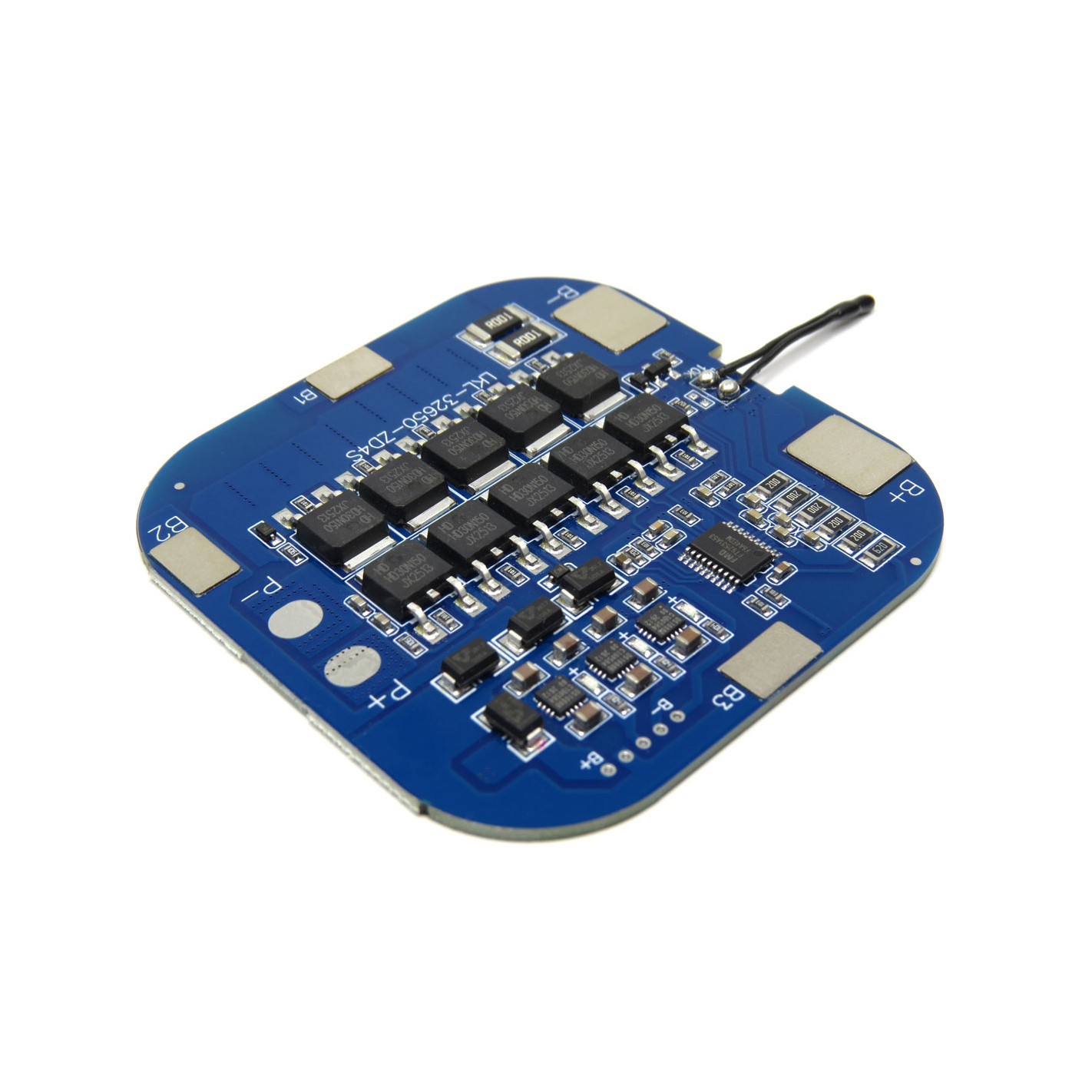

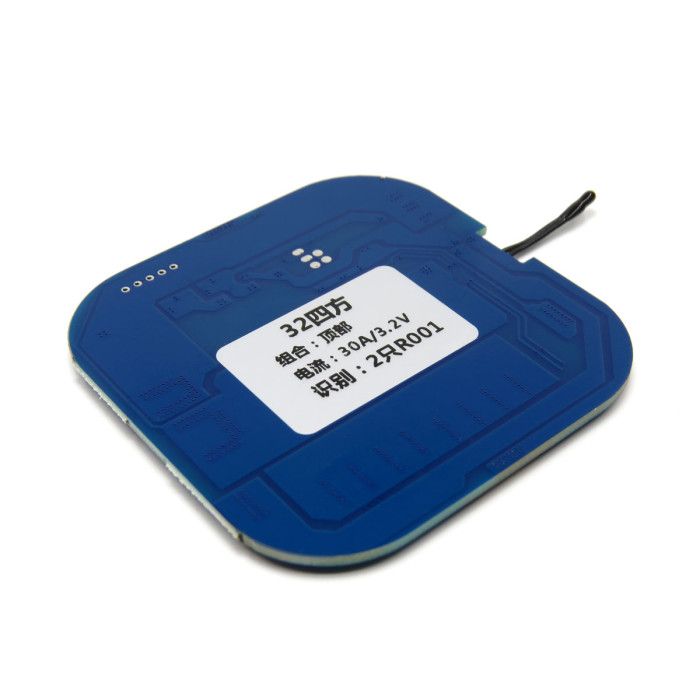

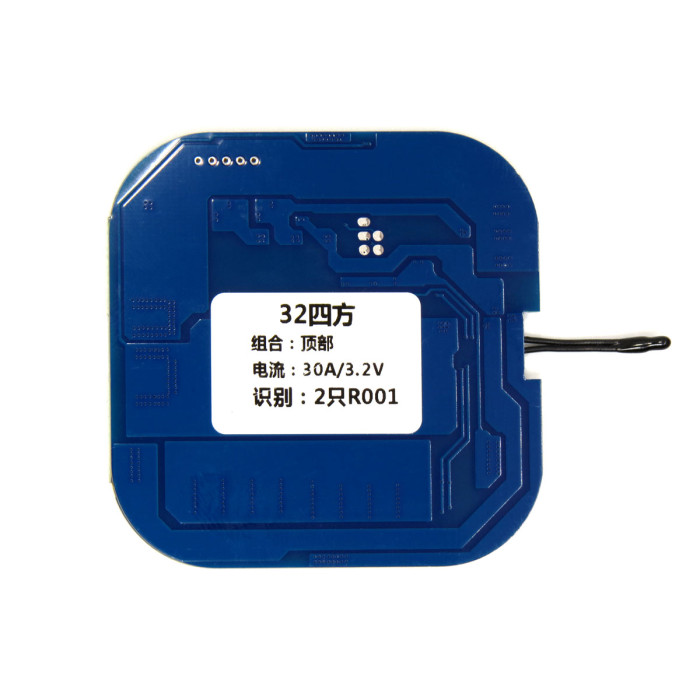

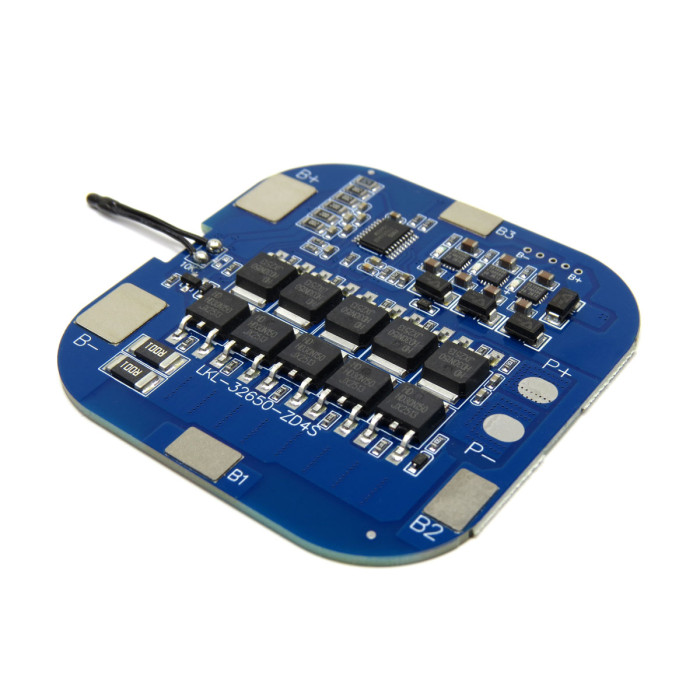

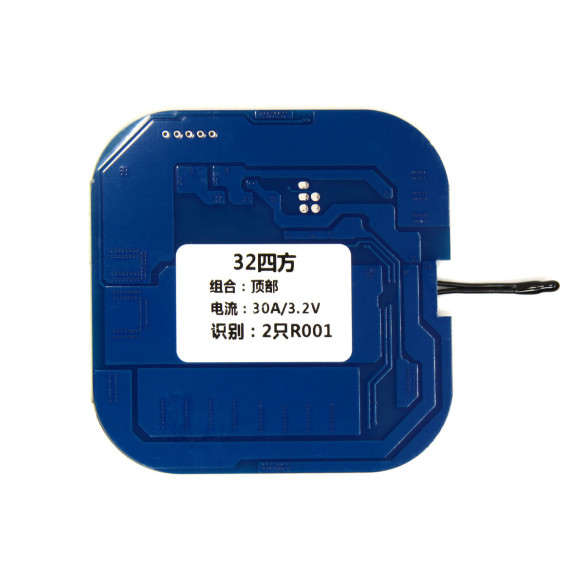

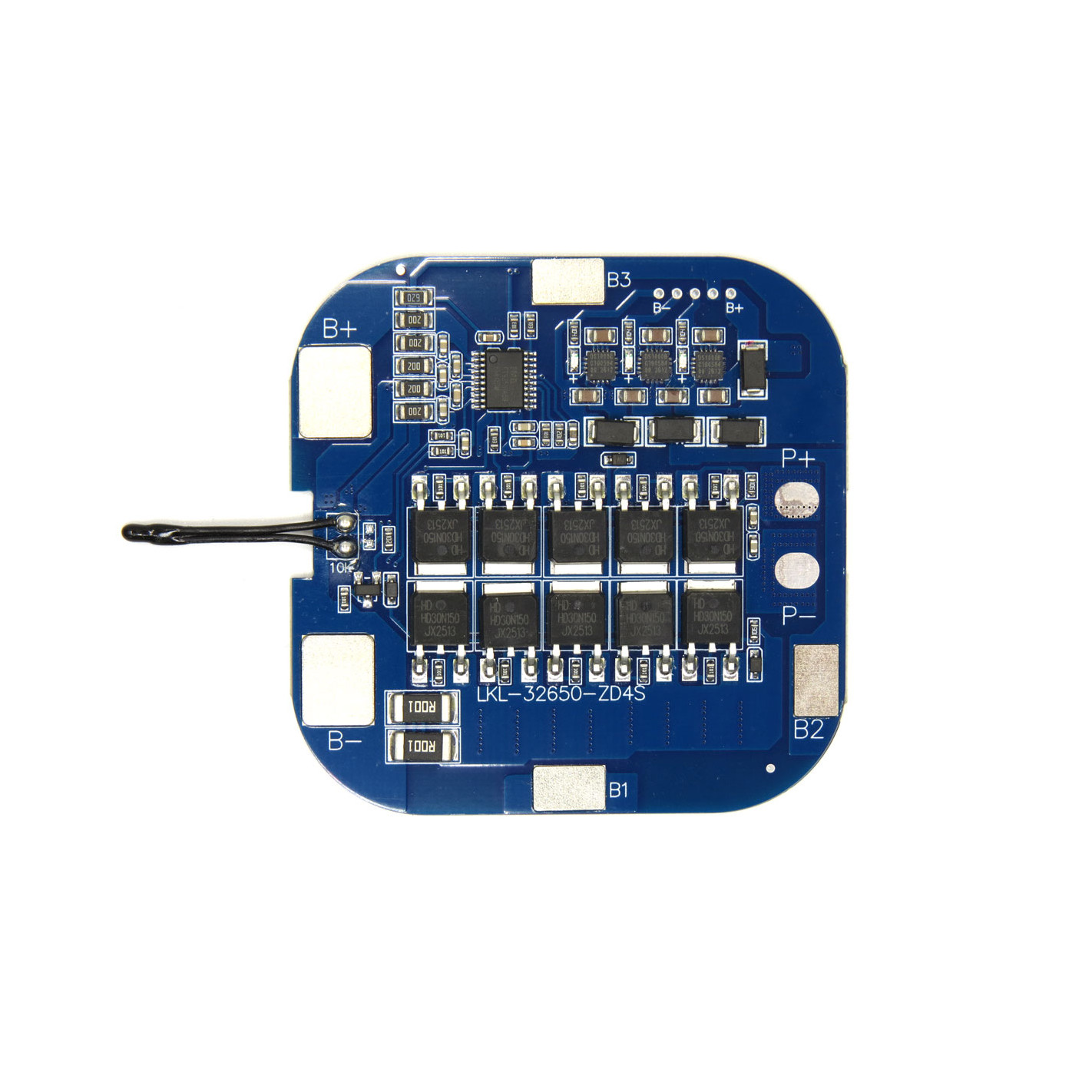

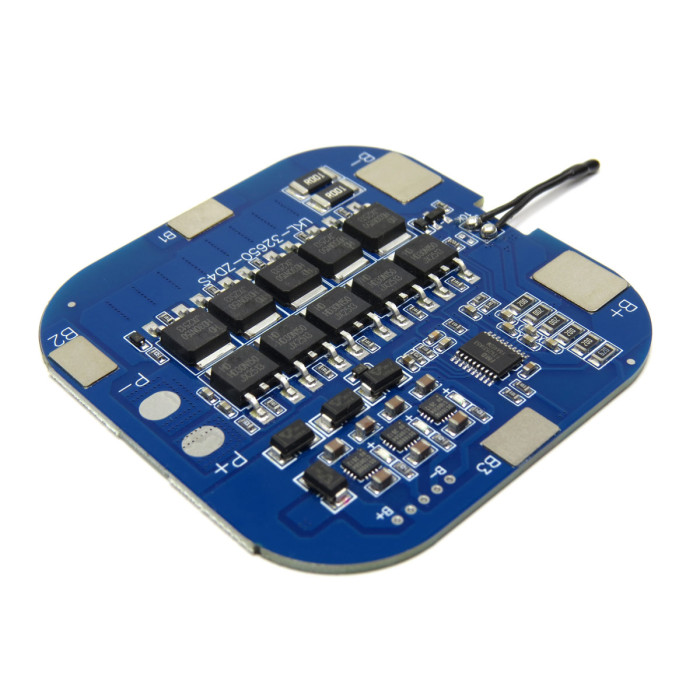

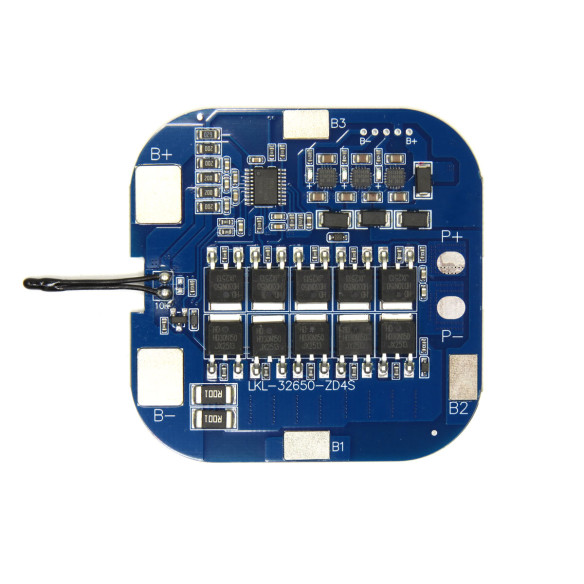

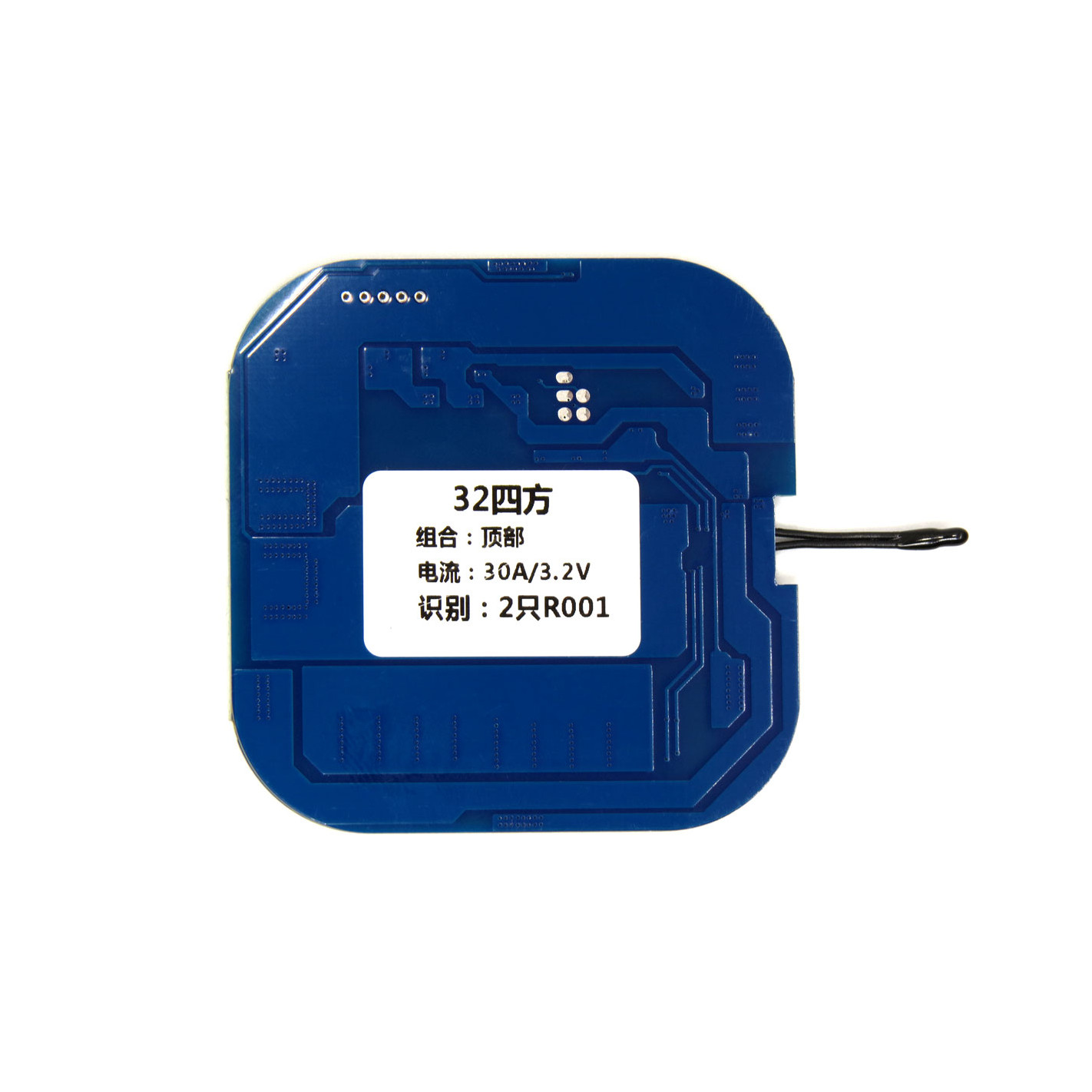

Контроллер BMS 4S 30А с активной балансировкой для LiFePO4 (LKL-32650-ZD4S)

Контроллер BMS 4S 30А LKL-32650-ZD4S предназначен для сборки аккумуляторных батарей из четырёх последовательно соединённых литий-железо-фосфатных элементов (LiFePO4). Плата рассчитана на номинальное напряжение 12,8 В, обеспечивает рабочий ток разряда до 30 А и кратковременный пиковый ток до 60 А.

Главная особенность модели — встроенная активная балансировка с максимальным током до 700 мА. В отличие от обычных BMS с пассивной балансировкой, которая рассеивает избыточную энергию на резисторах, активная система перераспределяет энергию между ячейками с разным напряжением. Это позволяет эффективнее выравнивать их заряд и уменьшать разбалансировку аккумуляторной батареи.

Особенно удобна для аккумуляторов формата 32650, 32700 и 32140

Модель LKL-32650-ZD4S отлично подходит для сборки LiFePO4 батарей на цилиндрических элементах увеличенного формата, включая 32650, 32700 и 32140.

Такие аккумуляторы часто имеют достаточно большую ёмкость, поэтому обычная пассивная балансировка с током в несколько десятков миллиампер может требовать значительного времени для выравнивания напряжений. Активная балансировка до 700 мА позволяет эффективнее компенсировать разницу между ячейками.

Дополнительное преимущество - объединение BMS и активного балансира на одной плате. Для сборки аккумулятора не требуется устанавливать отдельный балансировочный модуль, что упрощает монтаж, уменьшает количество соединений и позволяет рациональнее использовать пространство внутри аккумуляторного блока.

Принцип работы активной балансировки

• Условие запуска: балансировка активируется при разнице напряжений между соседними ячейками более 0,1 В.

• Завершение балансировки: выравнивание прекращается при снижении разницы напряжений до 0,03 В или менее.

• Ток балансировки: до 700 мА (0,7 А). Ток не является постоянным и зависит от разницы напряжений между ячейками. Чем больше разница напряжений, тем выше может быть ток перераспределения энергии. По мере выравнивания напряжений ток постепенно уменьшается.

Активная балансировка помогает поддерживать более равномерный уровень заряда отдельных ячеек, уменьшает разбалансировку батареи и снижает вероятность преждевременного отключения из-за достижения одной из ячеек предельного напряжения.

Защита аккумуляторной батареи

Помимо активной балансировки, контроллер обеспечивает основные функции защиты LiFePO4 аккумулятора:

• Защита от перезаряда отдельных ячеек.

• Защита от глубокого разряда.

• Защита от перегрузки по току.

• Защита от короткого замыкания.

• Контроль температуры аккумуляторной батареи.

Температурный контроль

Плата оснащена выносным температурным датчиком NTC 10K, который позволяет контролировать температуру аккумуляторной батареи во время работы.

Датчик размещается непосредственно возле аккумуляторных элементов для более точного контроля их температуры. При выходе температуры за допустимые пределы система защиты может ограничивать работу аккумулятора, предотвращая его эксплуатацию в неблагоприятных температурных условиях.

BMS LKL-32650-ZD4S подходит для самостоятельной сборки и модернизации LiFePO4 аккумуляторов, используемых в системах резервного питания, источниках бесперебойного питания и других устройствах с номинальным напряжением батареи 12,8 В.
