Контролер BMS 5S 18A/50A для електропил і шуруповертів (тип Makita)

BMS 5S Li-ion 18A/50A для акумуляторної електропили, шуруповерта та батарей типу Makita

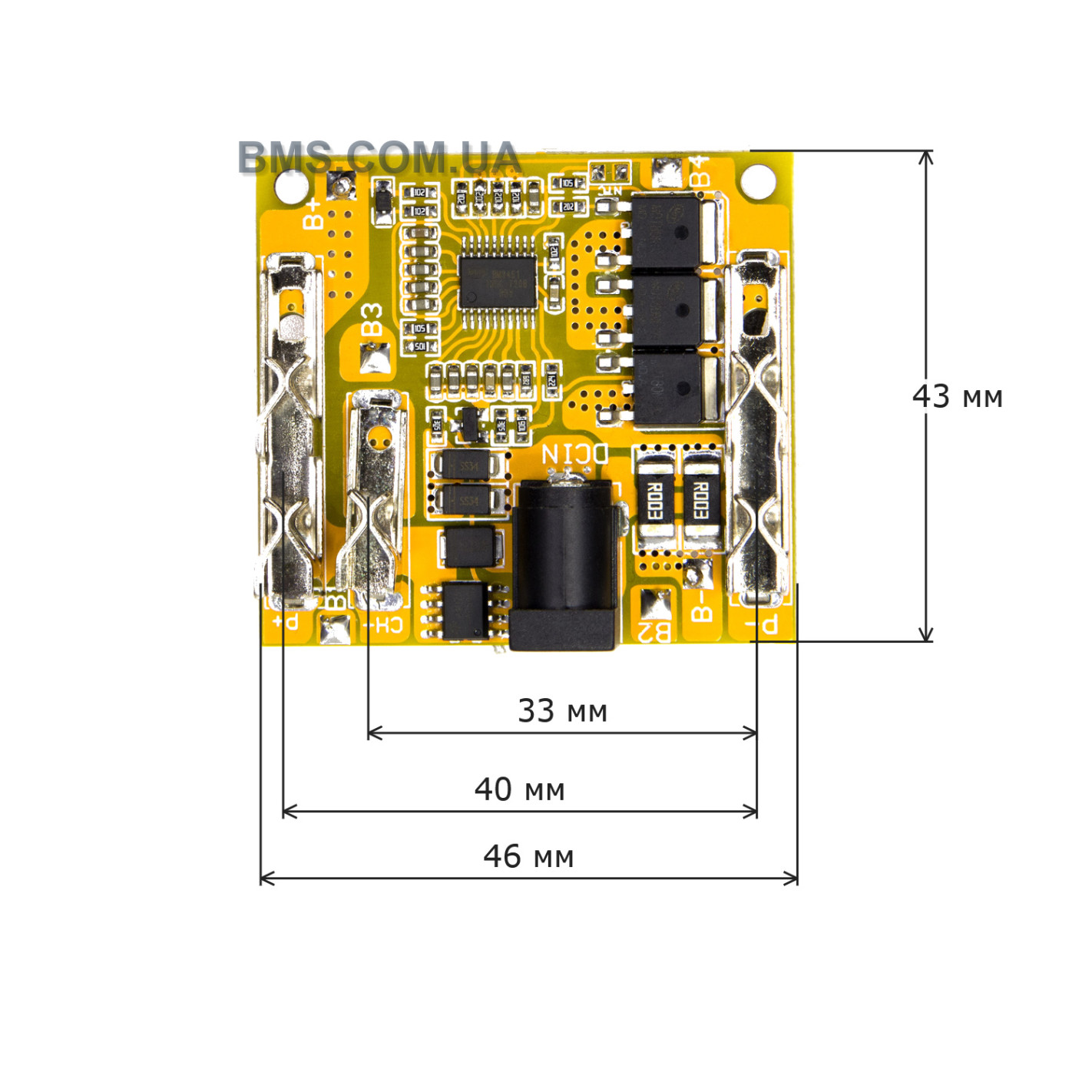

BMS 5S Li-ion — плата захисту для акумуляторних збірок 5S. Така батарея складається з п'яти послідовно з'єднаних літієвих секцій і використовується в електропилах, ланцюгових пилах, шуруповертах, садовому інструменті та батареях форм-фактора Makita. Плата розрахована на робочий струм 18 А ±2 А і короткочасне пікове навантаження до 50 А. Компактний розмір дозволяє використовувати її в акумуляторних корпусах, де важливо зберегти місце для елементів, контактів і проводів.

Застосування в акумуляторному інструменті

Ця BMS підходить для Li-ion акумуляторів 5S, які використовуються в електропилах, міні-пилах, ланцюгових пилах, шуруповертах, кущорізах та іншому інструменті з моторним навантаженням. Під час запуску двигуна або різкого збільшення навантаження плата витримує короткочасні струмові піки до 50 А. Плату можна використовувати в батареях форм-фактора Makita, а також в інших сумісних корпусах під Li-ion збірки 5S. Номінальна напруга такої збірки — 18,5 В, максимальна напруга після повного заряду — 21 В, тому маркування 18 В / 18,5 В / 21 В зазвичай стосується одного типу акумулятора 5S. Перед встановленням потрібно звірити розміри плати, схему підключення та розташування контактів у корпусі акумулятора.

Особливості плати та захист акумулятора

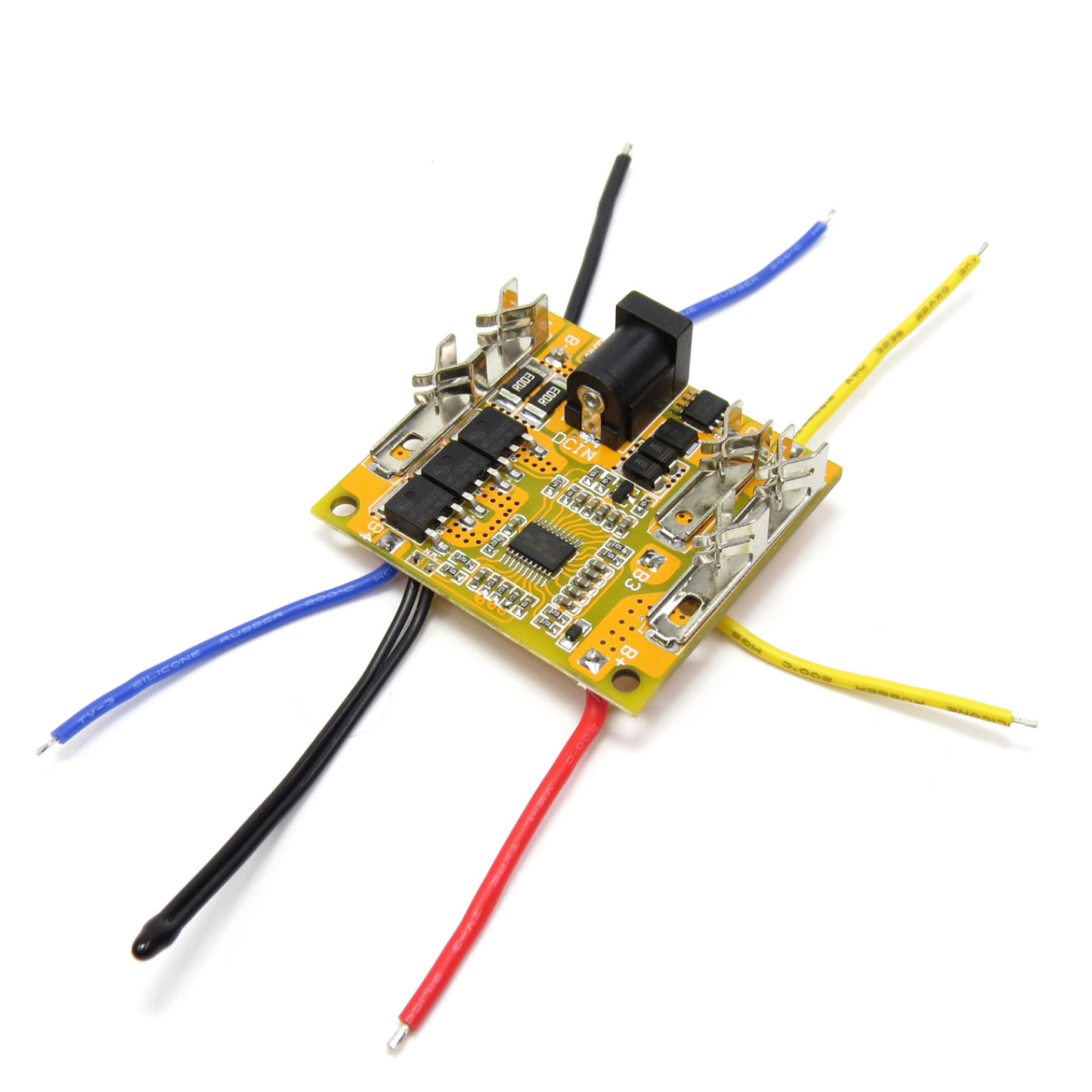

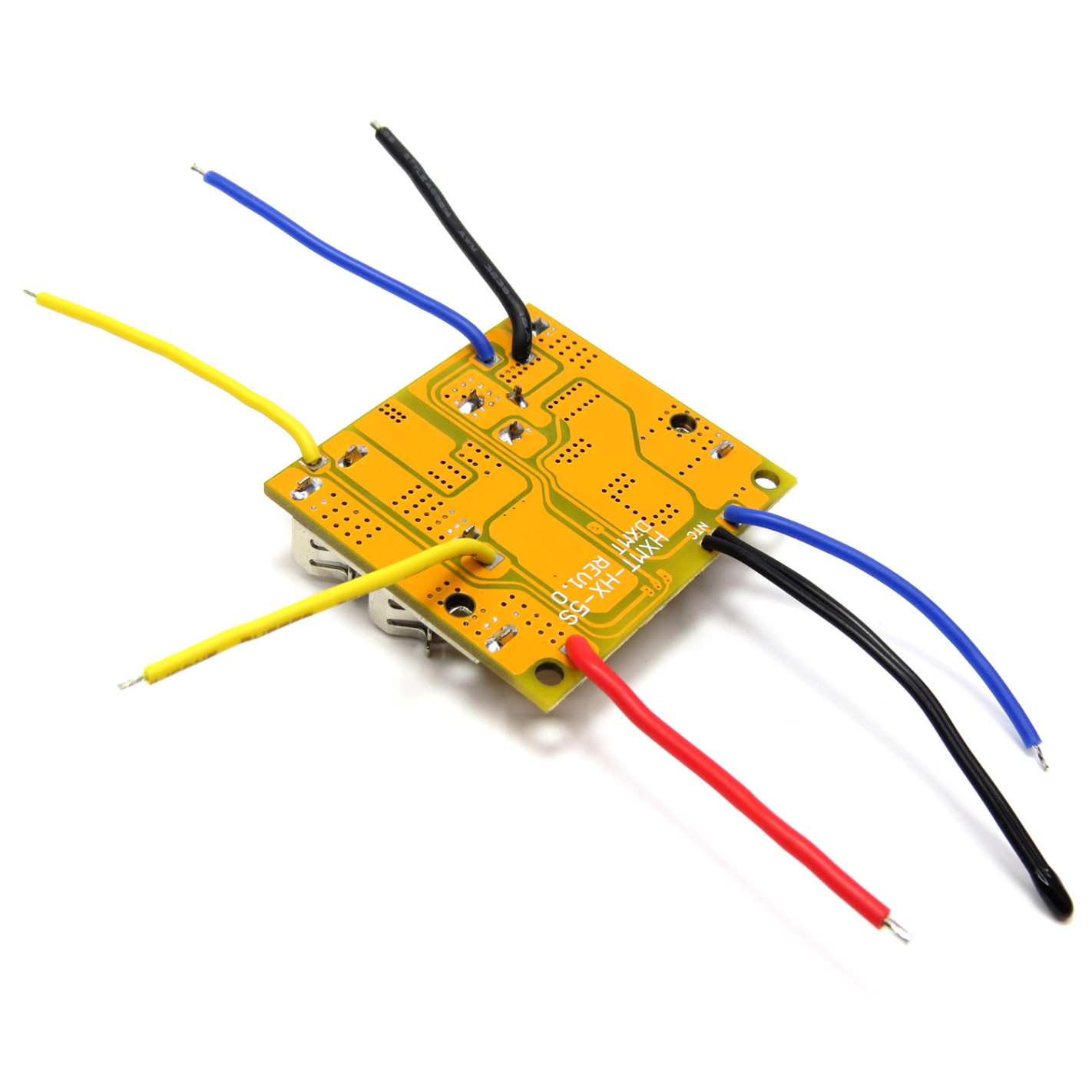

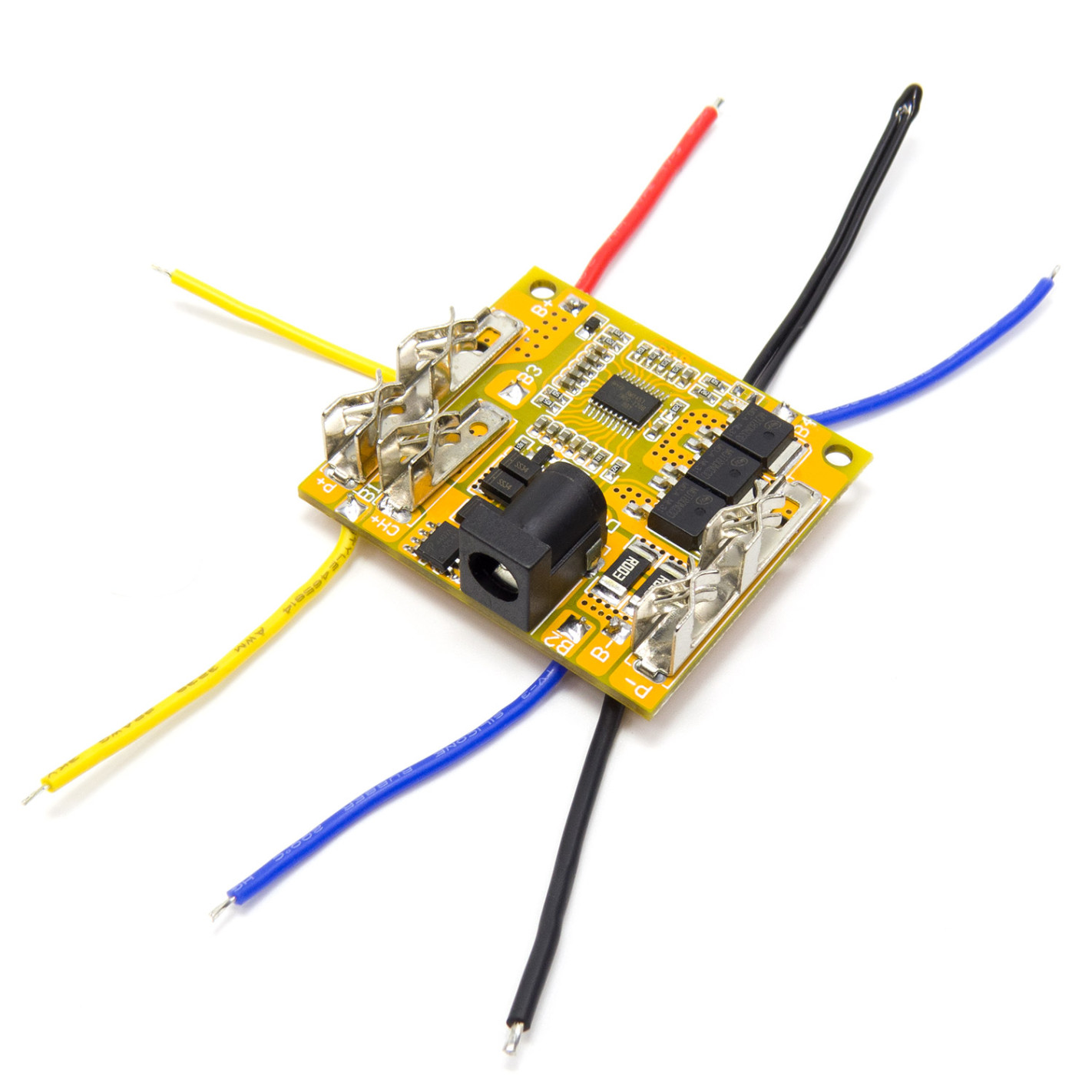

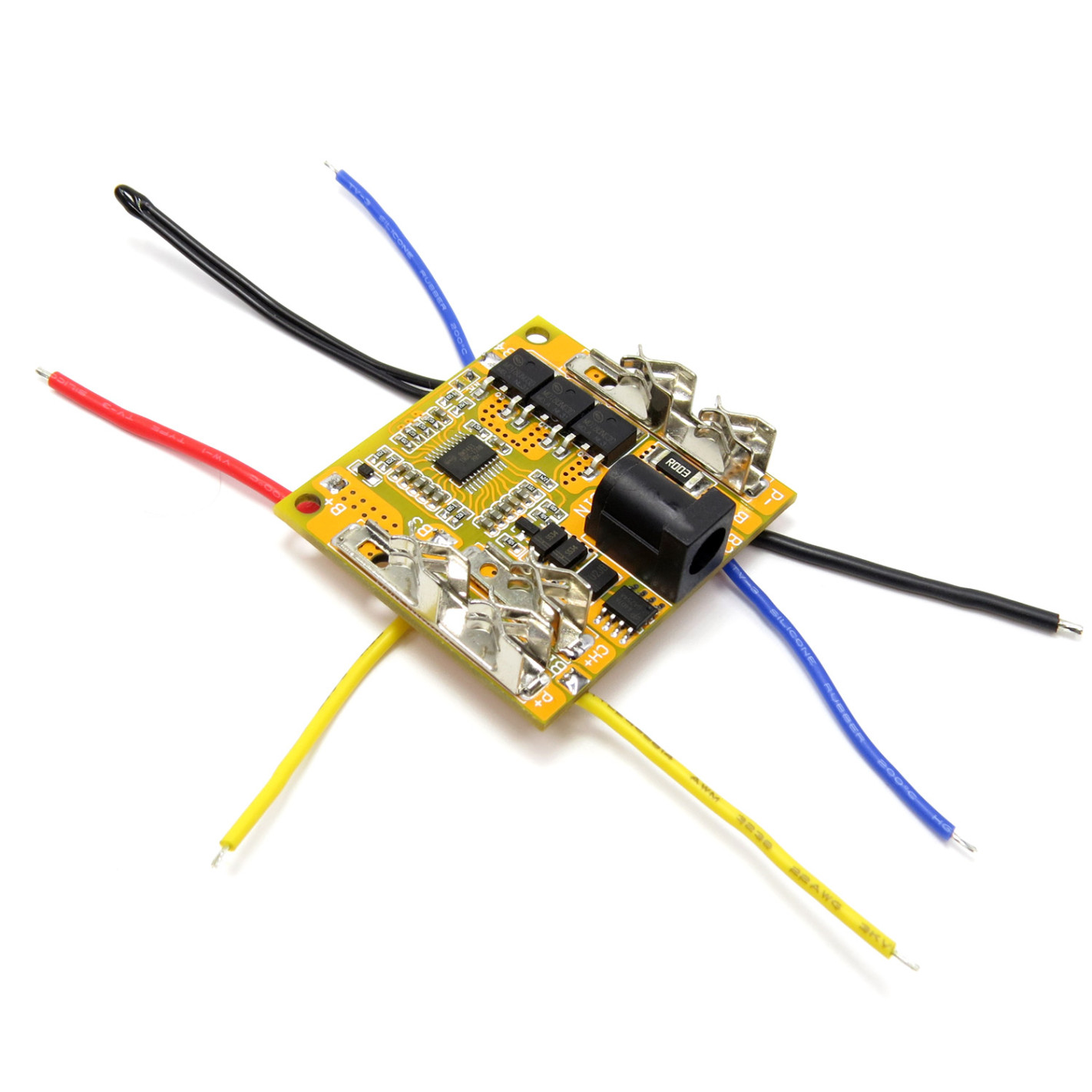

Плата побудована на мікросхемі BYD BM3451 TNDC-T20B. У силовій частині встановлені три MOSFET MOT80N03D, а струм контролюється через два шунти R003. BMS стежить за напругою окремих літієвих секцій акумулятора та відключає батарею при критичному перезаряді, перерозряді або перевищенні допустимого навантаження.
